 エリミネーター400後期型 シート張り替え手順

 張り替え手順で使用しているシート皮は、生産ロットにより販売しているものと一部異なる場合がございます。

 エリミネーター400後期型は型押しのあるシートですので、左右のバランスに注意して作業してください。
 前後の高低差が大きいですが、張り替え自体はそれほど難しくはありません。

 エリミネーター400後期型 用張り替えシート皮 商品詳細ページへ

 画面左のメニューがない印刷・スマートフォン用ページはこちら

前準備
作業時は必ず保護メガネを着用してください。

張り替えに際して外しておく部品
ベルト部分)

取り外しに必要な工具
+ドライバー(3番)


+ビスを緩め、ベルトを取り外します。
シート取り付け金具は外さなくて
OKです。

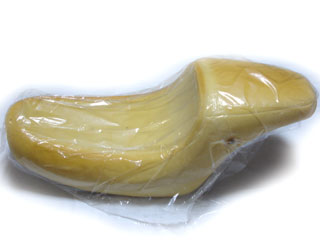

張り替えやってみようのページを参考に古いシート皮を剥がし、防水ビニール、シート皮の順にシートにかぶせます。

防水ビニールは袋状になっていますので、必要なサイズに切り開いて使用します。

エリミネーター400後期型の場合、半分ではギリギリですので片側を残して切り、大きな一枚のまま使用します。

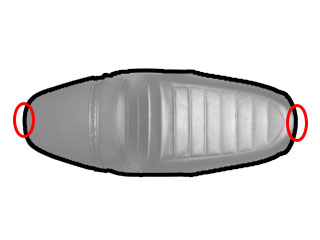

step1 シート前後の仮止め
シート前後をタッカーで仮止めします。

前後とも左右のズレに注意します。
シート前側です。

合わせる位置ですが、シートスポンジの先端とシート皮先端のパイピングが沿う位置に合わせます。
左右のズレに注意します。

シート皮にかかる力を分散させるために、仮止めは2〜3点タッカーで止めます。

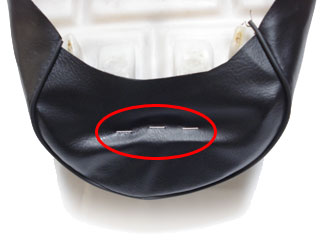

シート後側です。

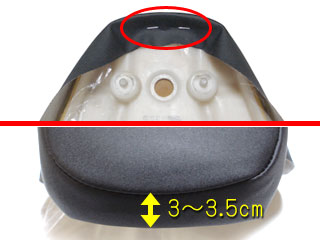

画像上:シート裏側です。
こちらも左右のズレに注意し、2〜3点仮止めします。





画像下:シート表側
合わせる位置ですが、シート皮後端の縫い目からシートのフチまでの長さ(画像の黄色矢印部分)が3〜3.5cmになる位置に合わせます。
画像のようにシート座面は浮いていると思いますが、それでOKです。

大切なのはシート本体に対してシート皮がずれていたり、ななめになっていないか、確認することです。

ずれている場合は針を外して再度仮止めを行います。


画像クリックで拡大表示します。



step2 シート左右の仮止め
シート中央あたりを左右に張って仮止めします。

左右一方に偏らないように注意します。

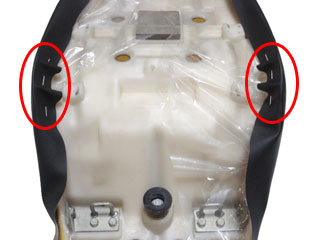

シート裏側です。

シート皮にかかる力を分散させるために、仮止めは2〜3点タッカーで止めます。

後の工程で本張りしますので、強く張らなくてOKです。

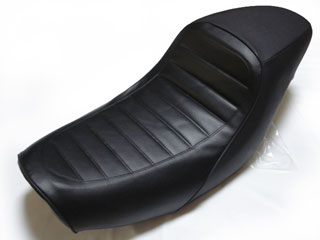

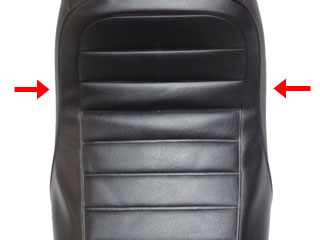

シート表側です。

シートを真上から見て、左右どちらか一方に張りすぎていないかチェックします。

今回の工程では、画像の矢印部分の見え方が左右で等しいかどうかで判定します。

この後の工程でも左右に張ったときは、必ず真上からチェックしてください。

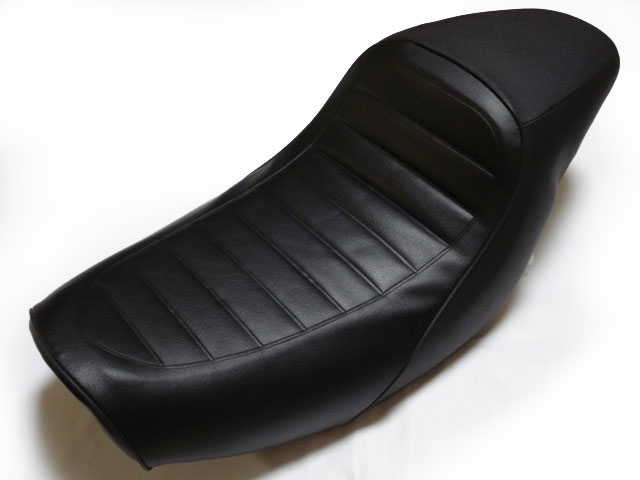

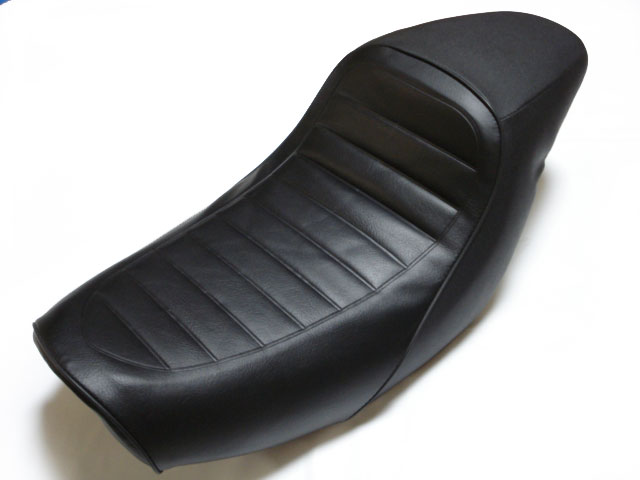

これで仮止め完了です。

まだまだ全体的シワ・たるみが残りゆるい感じがありますが、画像のようにシート形状に沿ったカタチになっていると思います。

大切なのはシート本体に対してシート皮がずれていたり、ななめになっていないか、確認することです。
パイピングで確認すると分かりやすいと思います。

ずれている場合は針を外して再度仮止めを行います。

OKですか?では本張りに行きましょう!

画像クリックで拡大表示します。



step3 シート前カドを張る
シート前カド部分を斜め前方向に張ります。

ここも左右のズレに注意します。
シート裏側です。

シート皮のパイピングが、シートスポンジ先端のカタチに沿うように張っていきます。

手で巻き込むように張っていくと、張り具合を確認できて作業しやすいかと思います。

シートを真上から見て、左右どちらか一方に張りすぎていないかチェックします。

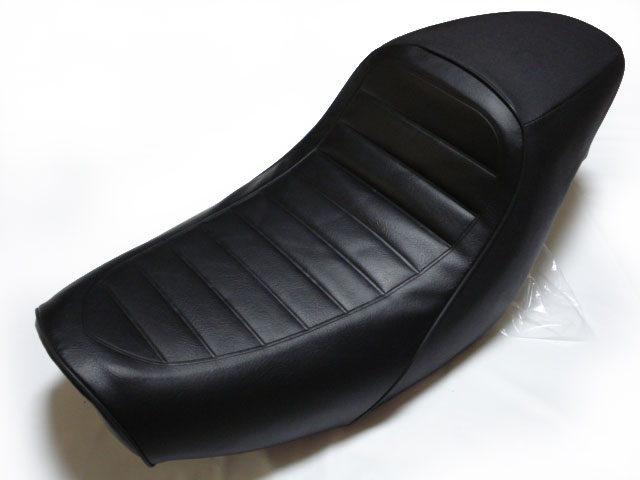

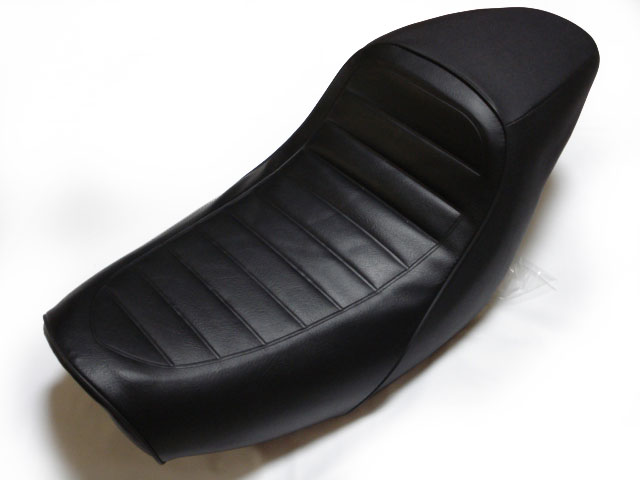

見た目の変化はほとんど無いですが、シート先端あたりのユルさが取れ、ほどよい張りが出たと思います。


画像クリックで拡大表示します。



step4 シート後部の本張り
シート後部を本張りします。

仮止めの針が邪魔な場合は、いったん抜いて打ち直します。

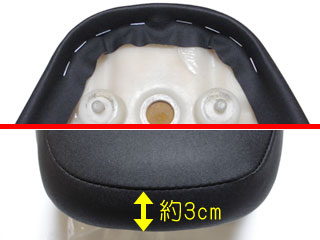

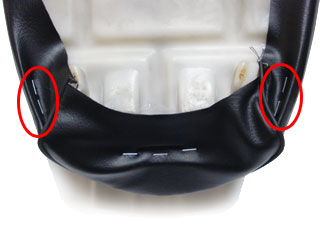

画像上:シート裏側です。
シワが表に出ないように、画像の様な感じに細かくタッカーを打っていきます。






画像下:シート表側
シート皮後端の縫い目からシートのフチまでの長さ(画像の黄色矢印部分)が約3cmになる位置に合わせます。
特に難しいところは無いと思います。

ここでも手で巻き込むように張っていくと、張り具合を確認できて作業しやすいかと思います。



画像クリックで拡大表示します。



step5 シート後ろ座面を左右に張る

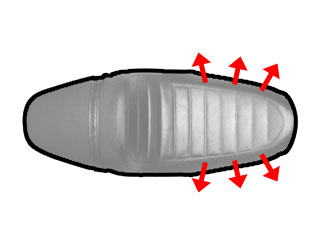

シート後ろ座面を左右方向に張ります。

真横ではなく、やや斜め後ろ方向に張ると張りやすいかと思います。
シート裏側です。

手で巻き込むように張っていくと、張り具合を確認できて作業しやすいかと思います。

シートを真上から見て、左右どちらか一方に張りすぎていないかチェックします。
ここも特に難しいところは無かったと思いますが、左右のバランスにだけはご注意ください。


画像クリックで拡大表示します。



step6 シート中央部の本張り
シート中央部を左右に本張りします。

左右一方に偏らないように注意します。

仮止めの針が邪魔な場合は、いったん抜いて打ち直します。

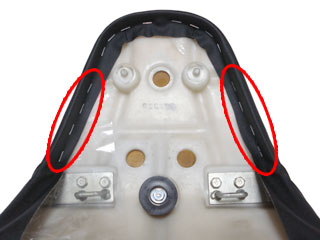

シート裏側です。

左右のバランスに注意してシート皮を左右に張ります。

ちょうどシートの前後の段差箇所なので、気持ち強めに張ってやるとシート形状に沿った張り具合になります。

ここでも手で巻き込むように張っていくと、張り具合を確認できて作業しやすいかと思います。
シート前座面部分はまだ張りがゆるいので、画像の様に少しシワ・たるみが出ることもありますが、次の工程でそのシワ・たるみは取れますので、あまり気になさらずに。

他の箇所に比べやや強めのに張る箇所なので、必ずシートを真上から見て、左右どちらか一方に張りすぎていないかチェックします。


画像クリックで拡大表示します。



step7 前座面張り
シート前座面の張り具合を見ながら張っていきます。

左右のバランスにご注意ください。
シート裏側です。

たるみ・シワが残っていればやや強めに、そうでなければ軽く張っていきます。

シートベースの凸部があって、ややタッカーが打ちにくいところもありますが、しっかりとタッカーを押し当てて打ち込めば、打ち込み可能です。
Step6で出たシワ・たるみも、軽く張るだけで取れました。

まず大丈夫だとは思いますが、シワ・たるみが取れない場合は、いったん針を抜いてStep6からやり直してみてください。


画像クリックで拡大表示します。

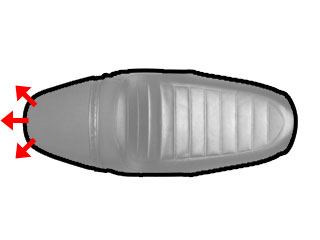

step8 シート前部の本張り
シート前部を本張りします。

仮止めの針が邪魔な場合は、いったん抜いて打ち直します。
シート裏側です。

シートスポンジの先端と、シート皮先端のパイピングが沿う位置に合わせ、タッカーを打っておきます。

どうもスポンジとパイピング位置がうまく沿わないという場合は、シート先端を手で揉んでやると、スポンジ位置が落ち着いてキレイに沿うことがあります。
順調に作業が進んでいれば、仮止めの針に追加でタッカーを打つ感じになると思います。

ほとんど見た目には変わらないと思います。


画像クリックで拡大表示します。



step9 バランス調整

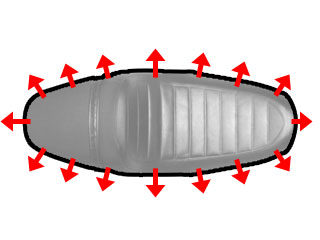

シート全体のバランスをみて張り具合を調整します。

曲がって打ったタッカーの針やゆがんだ針を抜いて、きれいに打ち直します。

張り替えやってみようのstep6を参考に、余分なシート皮と防水ビニールを切り取ります。


外したシートベルトを取り付けます。

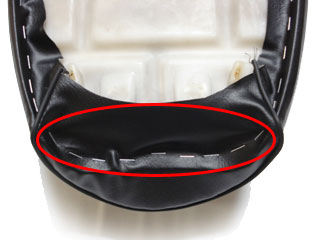

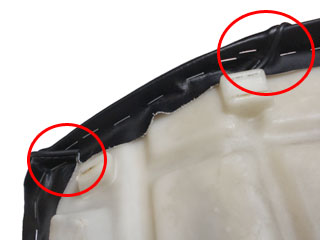

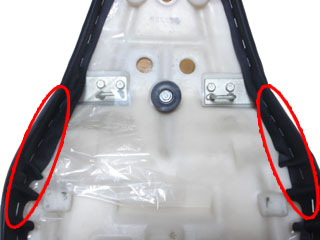

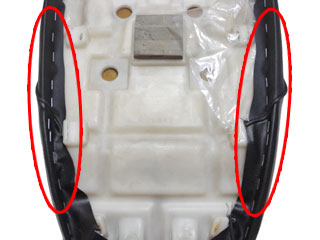

シート裏側です

画像の
部分は補強の意味も兼ねて、パイピング近くにタッカーを細かくしっかりと打ち込んでおきましょう。

タッカー針が重なるように打っておくと、よりしっかり固定できます。

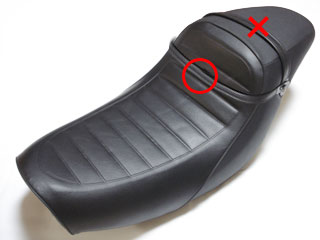

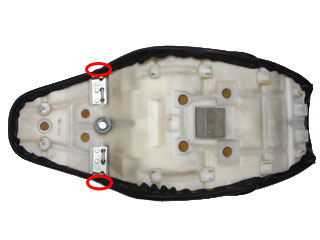

シートベルト取り付け位置です。

エリミネーター400後期型はタンデムバーが廃止になった関係からか、画像の
の位置にベルトが通ります。

タンデムバーのあるエリミネーター400前期型や、エリミネーター400LX/SEは、画像の
×の位置にベルトが通ります。

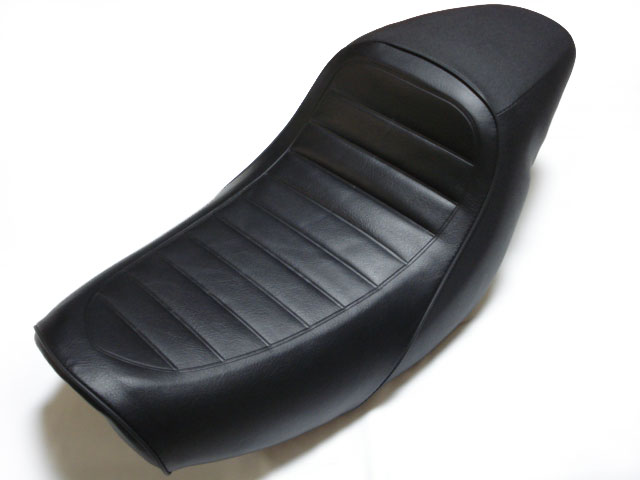

step10 完成

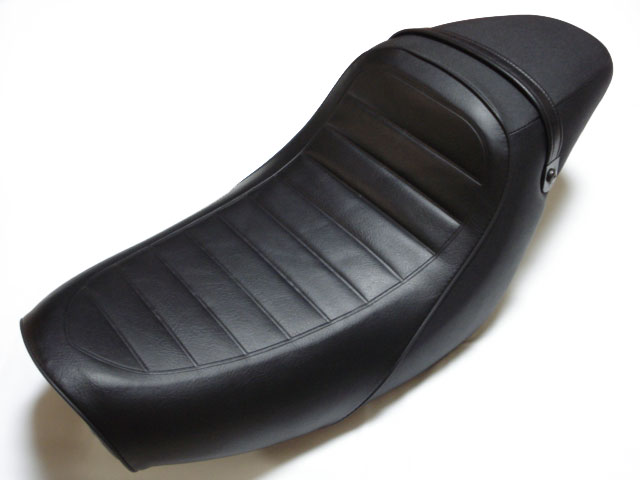

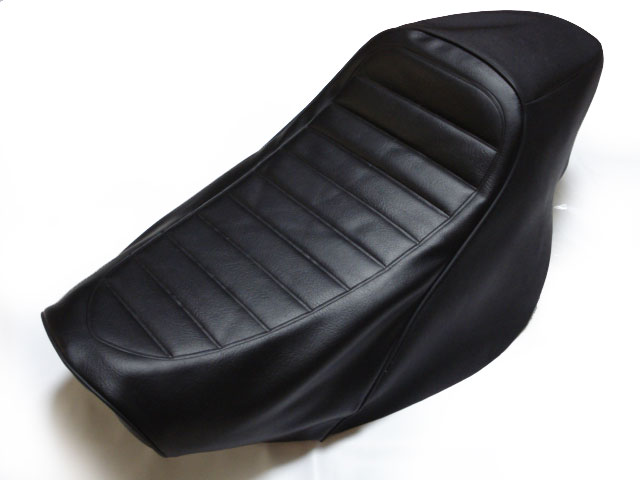

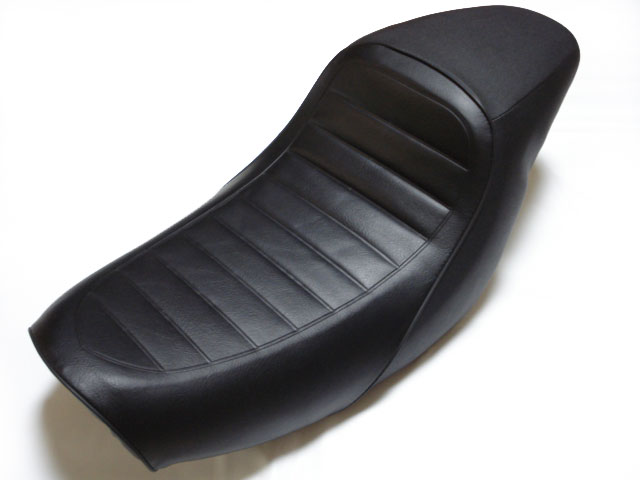

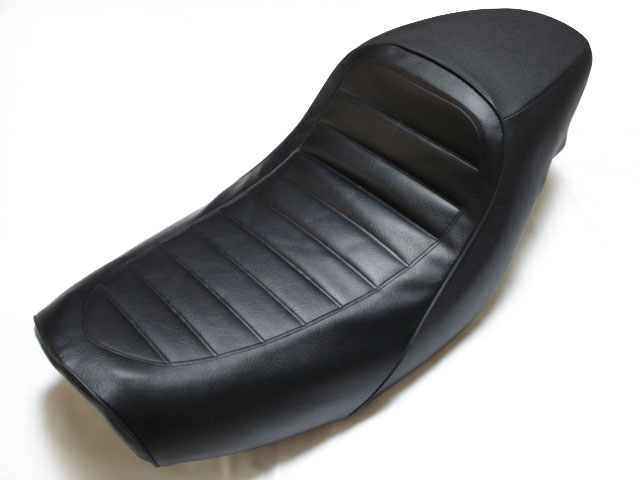

完成です!

どうだったでしょうか?うまくできましたか?

エリミネーター400後期型は前後の段差が大きいシート形状ですが、思いのほか張りやすいシートです。

画像のベルト位置は誤りですのでご注意ください。
詳しくはStep9をご参照ください。



クリックで拡大します。

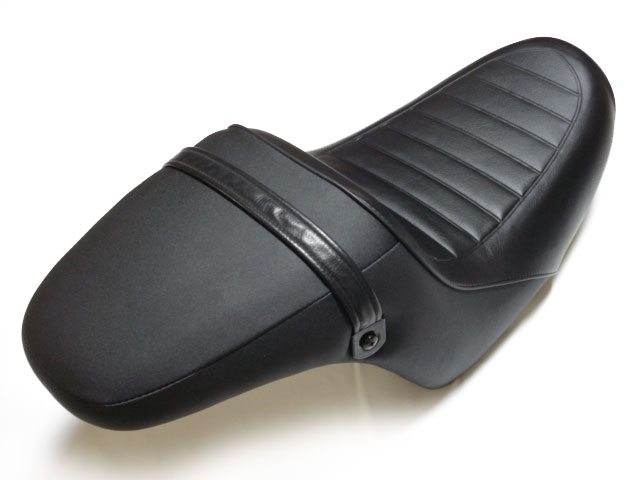

後ろからです。

左右のバランスと後ろへの張りすぎに注意して作業すれば、キレイに仕上がりやすいです。

画像のベルト位置は誤りですのでご注意ください。
詳しくはStep9をご参照ください。



クリックで拡大します。


実際作業されて分かりにくい所がありましたら掲示板またはメールにてお気軽にお問い合わせください。
